牵引重型圆盘耙是一种耕作工具。它具有由多个凹盘组成的耙组。这些圆盘作为工作部件固定在水平轴上。对重土、荒地、杂草地块适应性强。
主要用于耕整未耕地,也可用于耕前清茬、耕后耙地、松土等。重型圆盘耙工作时,可将表层肥料、农药与表土混合,达到耕地的效果。流平和保湿。
重型圆盘耙的结构
圆盘耙一般由耙组、耙架、偏转调节机构、挂钩装置等组成。
耙组

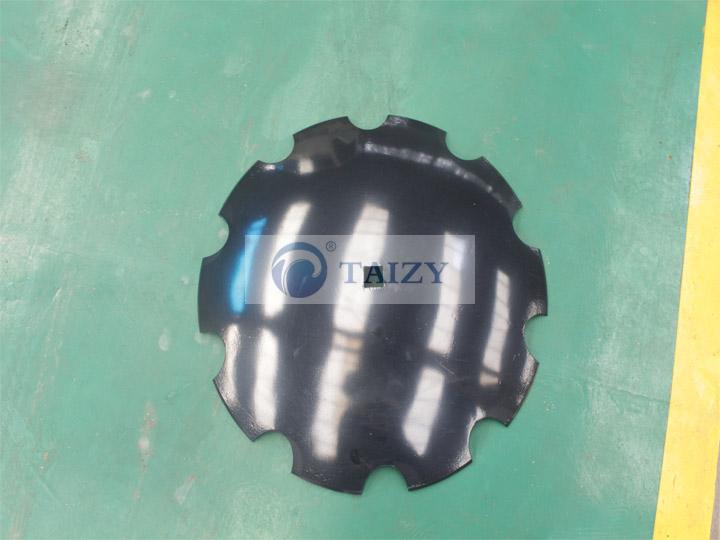

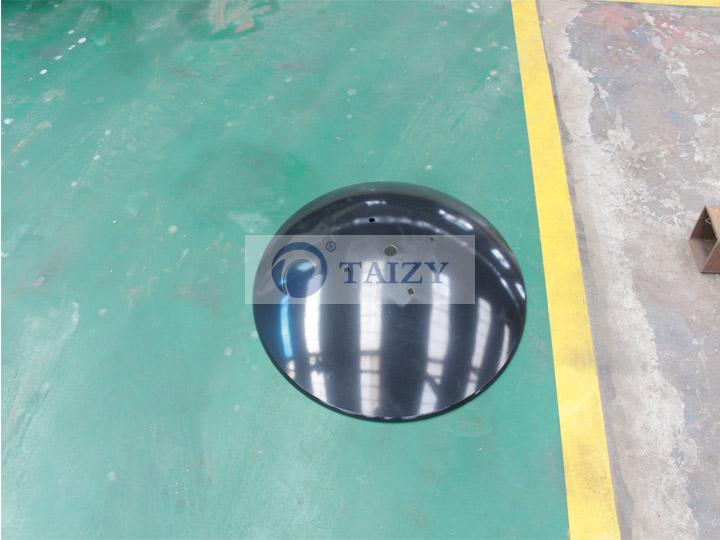

耙组由耙叶、中间管、方轴、轴承、刮板等组成。耙片一般为球形圆盘。圆盘有两种类型:全刀片和缺口刀片。前者制作简单,易于研磨。后者进入土壤的能力很强。这有助于清除泥土和残茬杂草。
而刀片的中心是一个穿过方轴的方孔。工作时,耙叶随方轴一起旋转。通过轴承与耙架连接,同一轴上的耙叶由中间管隔开。
耙架
耙架用于安装圆盘耙组、调节机构、挂钩装置等部件。
一些耙架还配备了负载箱,以便在必要时添加配重以增加和保持耙的深度。
偏转角调节机构用于调节重型圆盘耙的偏转角,以满足不同耙深的要求。
偏转调节机构
角度调节器有丝杠式、牙板式、液压式、螺栓式、压板式、手柄式等。
支架固定在牵引主梁上,上下滑板与牵引架固定,并可沿主梁移动,移动范围受齿板端部支架的限制。
挂钩装置
挂接装置是重型圆盘耙,通过牵引装置或悬挂装置与拖拉机连接。
农具耙工作原理
- 采用成组的凹盘作为工作部件。
- 刀刃平面垂直于地面,并与机组前进方向有可调的偏转角度。
- 耙叶的刀片切入土壤,切断草根和农作物残茬,土壤沿耙叶的凹面提升到一定高度,然后向下翻转。
液压牵引式重型耙的优点
- 坚固的分相框架和耐用的轴承吊架可延长工作寿命。
- 独立的切片刀片组可以用一条腿流畅地适应。
- 强大的下压力使每个刀片挖得更深。
- 带缺口的刀片切入泥土。
- 光滑的刀片留下精致的光洁度。
- 有助于堵塞的雪泥刮刀。
拖拉机圆盘耙配置形式
根据耙组的配置,我们可以将其分为单排对置式、双排对置式、偏置式重型圆盘耙三种类型。
- 单排对置型。耙组件的左右两侧单排排列。左排和右排各由一个或多个具有相对凹面的耙组组成。用于水浇地的平地、收获后的留茬、休耕地的浅耕。
- 双排对置型。 每列由左右两排耙组对称排列。前两排耙组的圆盘的凹面彼此相对。
- 偏移类型。它由前后两排圆盘凹面相对的耙组组成。在操作过程中,耙子的宽度中心线可能会偏离拖拉机的纵向轴线很远。宽偏置耙可达3米以上。在果园使用时,可将偏置耙伸出,在拖拉机无法进入的树冠下作业。由于偏置耙不遗漏耕作区域,因此在田间作业中也得到广泛应用。
如何选择适合自己的耕作设备?
- 1BZ系列液压重型圆盘耙工作效率高,透土能力强。
- 这种耙井适应粘性土壤、荒地、杂草丛生的地块。
- 耙子还配备了液压升降橡胶轮。
- 因此可以大大提高耙子的生产效率和使用寿命。
圆盘重型耙参数
模型 | 工作宽度(mm) | 工作深度(mm) | 圆盘直径(mm) | 盘片数量(pcs) | 重量(公斤) | 匹配功率(hp) | 连锁 |
1BZ-1.8 | 1800 | 200 | 660 | 16 | 1160 | 70 | 液压牵引式拖拉机 |
1BZ-2.2 | 2200 | 200 | 660 | 20 | 1250 | 80 | 液压牵引式拖拉机 |
1BZ-2.5 | 2500 | 200 | 660 | 24 | 1350 | 90 | 液压牵引式拖拉机 |
1BZ-3.0 | 3000 | 200 | 660 | 28 | 1430 | 100 | 液压牵引式拖拉机 |
1BZ-3.4 | 3400 | 200 | 660 | 32 | 1550 | 120 | 液压牵引式拖拉机 |
1BZ-4.0 | 4000 | 200 | 660 | 36 | 1900 | 150 | 液压牵引式拖拉机 |
1BZ-5.3 | 5300 | 200 | 660 | 48 | 2500 | 180 | 液压牵引式拖拉机 |
模型 | 1BZD-2.6 | 1BZD-3.0 | 1BZD-3.3 | 1BZD-4.0 | 1BZD-4.3 | 1BZD-4.8 | 1BZDF-4.5 |
工作宽度(mm) | 2600 | 3000 | 3300 | 4000 | 4400 | 4800 | 4500 |
工作深度(mm) | 200-250 | 200-250 | 200-250 | 200-250 | 200-250 | 200-250 | 250 |
圆盘直径(mm) | 660 | 660 | 660 | 660 | 660 | 660 | 660 |
圆盘厚度(mm) | 5 | 5 | 5 | 5 | 5 | 5 | 6 |
盘片数量(pcs) | 16 | 18 | 20 | 24 | 28 | 32 | 40 |
重量(公斤) | 1150 | 1250 | 1350 | 1500 | 1600 | 1800 | 3200 |
匹配功率(hp) | 60-70 | 70-80 | 80-90 | 90-100 | 100-110 | 110-120 | 150-160 |

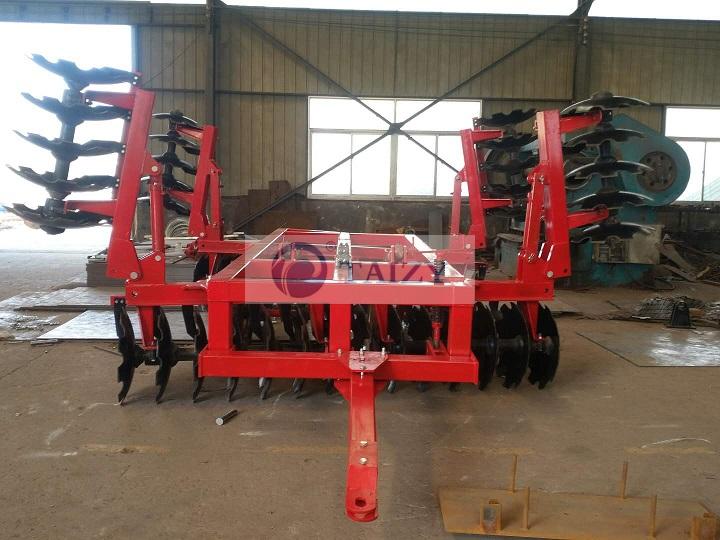

连锁 | 液压牵引式拖拉机 | 液压牵引式拖拉机 | 液压牵引式拖拉机 | 液压牵引式拖拉机 | 液压牵引式拖拉机 | 液压牵引式拖拉机 | 液压牵引式折叠 |
田间耕作耙的正确使用和维护
- 使用过程中应经常检查耙片、刮板、方轴、轴承、角度调节器及各种连接件的技术状况。
- 特别是重型圆盘耙的端螺母和各轴承的固定螺栓。
- 作业结束后,对重型圆盘耙耙组进行清理和检修。
- 如果不使用运输轮,会过早损坏圆盘耙组。
- 在田间或土路附近运输时,请将倾斜角度调整为零。
如果您对此产品有任何疑问或需要更多信息,请随时填写右侧表格进行咨询,我们期待与您合作。
